Stroj za brušenje s 5 osi: kako radi, ključne prednosti i savjeti za pametnu kupnju

When a customer hands you a batch of turbine blades or multi-lobed cutting tools, the conventional route is to rough and finish each face on separate machines, then hope concentricity still holds. Stroj za brušenje s 5 osi mijenja tu aritmetiku. Može postaviti obradak i kotač duž pet interpoliranih osi, tako da jedno postavljanje pokriva mnogo širi opseg geometrije. Ali čini li ga to pravom sljedećom kupnjom za svaku trgovinu? The honest answer is: isplati se samo kada rad stvarno zahtijeva istovremeno višeosno gibanje.

Što 5-osni brusni stroj zapravo radi

Stroj za brušenje s 5 osi nije samo vanjska cilindrična brusilica s dva dodatna gumba. Osi X, Y i Z pomiču stol, glavu kotača ili obradak u tri linearna smjera. A i B osi rotiraju i naginju radni predmet ili vreteno alata. Together they give you five degrees of freedom, so the grinding wheel can approach an intricate profile from almost any angle without losing contact with the surface.

U praksi to znači da možete brusiti složenu oblikovanu površinu u jednom stezanju. Na stroju s tri osi, morali biste indeksirati dio, ponovno postaviti i prihvatiti pogreške odstupanja i poravnanja. Interpolacija s pet osi omogućuje kotaču da ostane u kontaktu s teoretskom površinskom stazom dok se dio okreće i naginje ispod njega.

Kako kretanje po 5 osi osigurava preciznost

Preciznost brusilice s 5 osi nije samo stvar više motora. Upravljački sustav mora kontinuirano sinkronizirati pet osi. Moderne CNC kontrole koriste razdvojene kartezijeve koordinate i inverznu kinematiku za pretvaranje putanje alata u simultane naredbe osi. Ako jedna os zaostaje čak i 0,002 mm, gotovi profil može pokazivati ​​zasjenjenje ili klepetanje.

Mehanička krutost je jednako važna. Stroj za brušenje s 5 osi treba krutu bazu, visoku točnost na kugličnim vijcima i toplinsku kompenzaciju na vretenu. Bez toga, dodatne osi samo povećavaju proračun pogreške. Najbolji dizajni s pet osi koriste prednapregnute linearne tračnice i okretne stolove s izravnim pogonom kako bi se minimalizirao zazor.

Ključne prednosti 5-osnog brušenja u praksi

Five-axis grinding gives you fewer setups, shorter cycle time, better surface finish, and the ability to create undercut and twisted geometry that simple plunge grinding cannot reach. Također poboljšava konzistentnost od dijela do dijela jer se isto stezanje koristi za sve obrađene površine.

Kada stroj s 5 osi nije najbolji

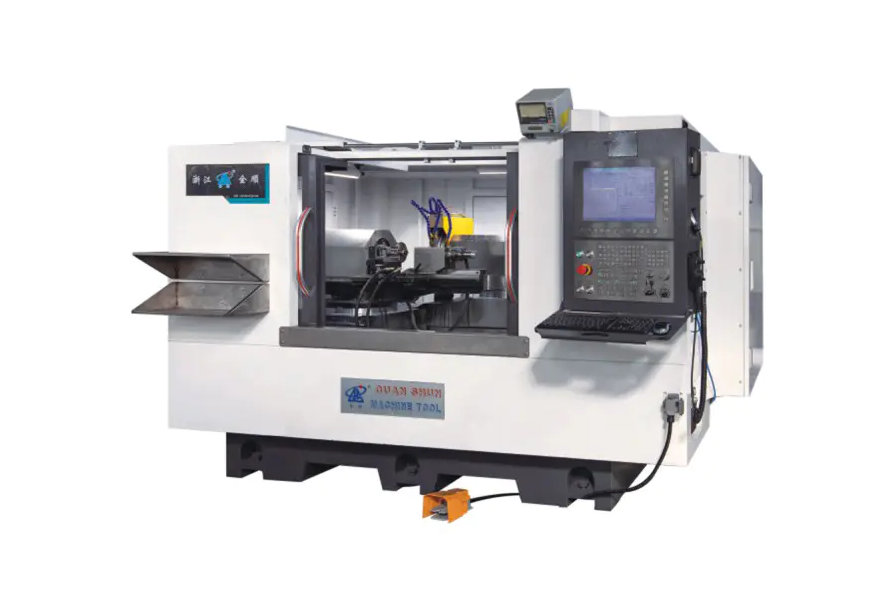

Ako su vaši dijelovi uglavnom cilindrične osovine, rukavci ili radilice s dobro definiranom središnjom linijom, višeosni stroj može biti pretjeran. A CNC cylindrical grinder or a compound grinding machine can deliver sub-micron roundness and consistent size with far lower cost and simpler maintenance. Na primjer, Zhejiang Quanshun Machine Tool gradi a visokoprecizna CNC profilna cilindrična brusilica koji obrađuje složene vanjske profile s mnogo konvencionalnijim postavkama. Unlike five-axis geometry, these machines are built around the part's rotational axis, so they maintain the rigidity that most shops expect from a cylindrical grinder.

If you are processing long shafts or large diameters, a double-wheelhead or wide-wheel design can often do the job with higher throughput than a five-axis centre. Prilagođena rješenja za brušenje dostupna su i za nestandardne izratke bez traženja da kupite više sjekira nego što ih možete koristiti.

Što procijeniti prije kupnje stroja za brušenje s 5 osi

Započnite sa svojim portfeljem dijelova. Ako se 80% rada može održati u jednostavnoj steznoj glavi s dvije čeljusti, ulaganje u 5 osi može ostati neiskorišteno. Zatim definirajte raspon tolerancije. Petosna obrada blista za tolerancije profila od ±0,005 mm , ali ako trebate samo ±0,01 mm na vanjskom promjeru, jeftiniji stroj može to lako izdržati.

Programiranje je još jedan skriveni trošak. Stroj za brušenje s 5 osi općenito zahtijeva CAM postprocesor koji daje interpolirane pomake s pet osi, plus obučeni programer. Uzmite u obzir to vrijeme, a ne samo cijenu naljepnice.

Finally, look at the machine builder's service depth. Stroj od 40 tona s pet osovina nije nešto što možete taksirati do lokalne radionice. Ask about response times, availability of spare axes units, and whether the builder offers on-site commissioning.

Odabir prave tehnologije mljevenja za vašu trgovinu

Ne postoji univerzalna presuda. The correct choice depends on your product mix, your quality targets, and your team's ability to program multi-axis toolpaths. Many manufacturers find a middle path: keep a reliable CNC cylindrical grinder for the bulk of daily work, and add a flexible compound grinding centre when complex parts appear. Taj pristup održava nisku cijenu po dijelu dok zadržava mogućnost rukovanja egzotičnom geometrijom.

For a practical decision framework, see our guide on kako odabrati brusilicu .
