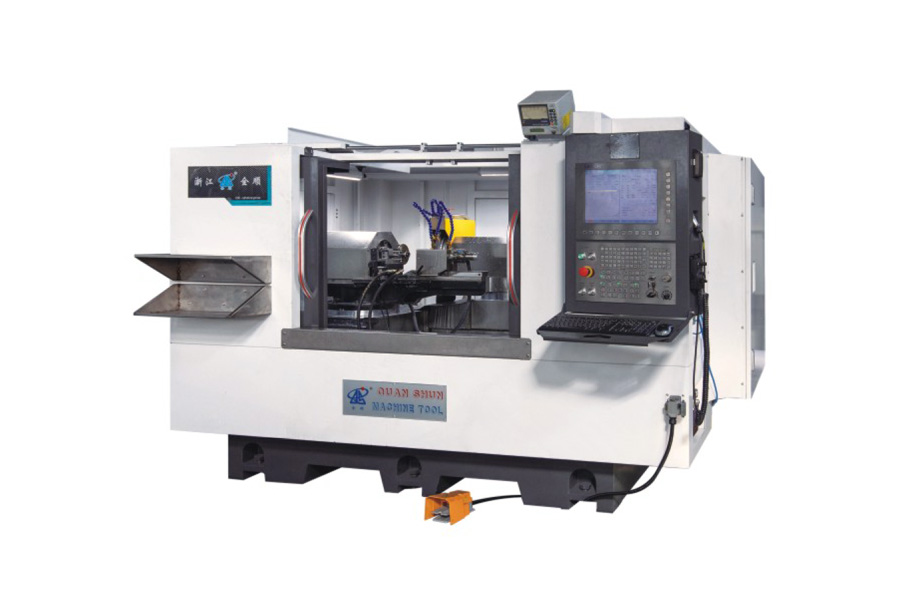

Visokoprecizna CNC profilna valjčna brusilica

Osa X pogonjena linearnim motorom — Osa X (os hrane / os kotača) pokreće se izravno linearnim motorom s potiskom od 2200 N, što uklanja zazor kod prijenosa kugličnim vijkom i omogućuje brži i precizniji pokret praćenja profila.

Direktno pogonjena glavna osovina — Motor glavne osovine koristi tehnologiju direktnog pogona (1500 Nm), a opcionalna konfiguracija DD motora omogućuje potpuno automatsku rotaciju glavne osovine za sinhronizirano brušenje profila i noktova.

Submikronska rezolucija pozicioniranja — Minimalna rezolucija hranjenja i analize na osima X/Z dostiže 0,001 mm, dok je rezolucija rotacije glavne osovine fino do 0,001°, podržavajući složene geometrije profila s visokom točnošću.

Visokoslojno električno vratilo — Standardna konfiguracija električnog vratila radi na 4000 okr/min s brzinom kotača od 80 m/s, pružajući učinkovito uklanjanje materijala uz očuvanje fine površinske završetke na dijelovima malog promjera.

Kompaktni opseg preciznosti — Namijenjen je vanjskom brušenju promjera od Φ5 mm do Φ200 mm s razmakom između centara od 250 mm, idealan za male precizne osovine i profile, umjesto za masovnu obradu velikih teških osovina.

Podesiva rotacija radne glave — Radna glava rotira do 15° (standardni ručni rotacijski tip), omogućujući fleksibilno podešavanje za brušenje pod kutem i profila izvan ravne cilindrične obrade.

Tvrtka Zhejiang Quanshun Machine Tool Co., Ltd. projektira MGK8320*300 za primjene gdje standardne cilindrične brusilice nisu dovoljno precizne u točnosti kontura. Kombinacijom linearnih motora na osima hranjenja, direktne pogonske glave i visokoslojnog električnog vratila, stroj pruža submikronska pozicioniranja i fini površinski završetak na malim dijelovima složene geometrije. Podržavamo opcije konfiguracije, uključujući automatsku rotaciju glavne osovine s DD motorom, specifikaciju kotača i raspon brzine vratila kako bi odgovarali specifičnim primjerima brušenja profila, uz tehničko savjetovanje, upute za instalaciju i poprodajnu podršku.

Što ovaj stroj čini „profilnom“ brusilicom umjesto standardne cilindrične brusilice?

Stroj kombinira linearnu os X s motorom, direktne pogonske glave i rezoluciju rotacije glavne osovine od 0,001°, omogućujući praćenje složenih, nekružnih kontura poput noktova i profila s više radijusa — ne samo ravne cilindrične površine.

Koji veličine radnih komada ovaj stroj može obraditi?

Opseg vanjskog brušenja promjera je od Φ5 mm do Φ200 mm, s razmakom između centara od 250 mm, što ga čini prikladnim za male i srednje precizne komponente, umjesto za velike teške osovine.

Što je linearna os s motorom i zašto je važna?

Linearni motor pokreće os izravno bez kugličnog vijka ili mjenjača, eliminirajući mehanički zazor. To daje osi X (potisak od 2200 N) brži odziv i dosljedniju točnost pozicioniranja za finu obradu profila.

Može li glavna osovina rotirati automatski za brušenje noktova ili profila?

Standardna konfiguracija koristi ručnu rotacijsku radnu glavu s podešavanjem do 15°. Specijalna konfiguracija može dodati DD motor za potpuno automatsku, sinhroniziranu rotaciju glavne osovine.

Koja brzina vratila i kotača ovaj stroj koristi?

Standardna konfiguracija električnog vratila radi na 4000 okr/min, s brzinom kotača do 80 m/s, koristeći kotač Φ400x40x203.

Mogu li se specifikacije prilagoditi?

Da. Tvrtka Zhejiang Quanshun Machine Tool nudi prilagodbu konfiguracije vratila, tipa rotacije glavne osovine (ručna ili DD automatska), specifikacije kotača i snage motora prema specifičnim zahtjevima brušenja profila.
