Koje su vrste CNC strojeva za brušenje?

U području precizne proizvodnje, CNC brusilice igraju presudnu ulogu. Koriste brusne kotače velike brzine za fino brušenje na površini obratka, postižući iznimno visoku točnost dimenzija i završnu obradu površine. Uz stalni porast industrijskih zahtjeva za visokopreciznom i visokoučinkovitom strojnom obradom, vrste CNC strojeva za brušenje postale su sve raznolikije i specijalizirane.

Klasifikacija prema objektu i funkciji obrade: Glavne klasifikacije CNC strojeva za brušenje

CNC brusilice uglavnom se klasificiraju prema obliku obradaka koje obrađuju i njihovim specifičnim funkcijama, tvoreći nekoliko glavnih tipova:

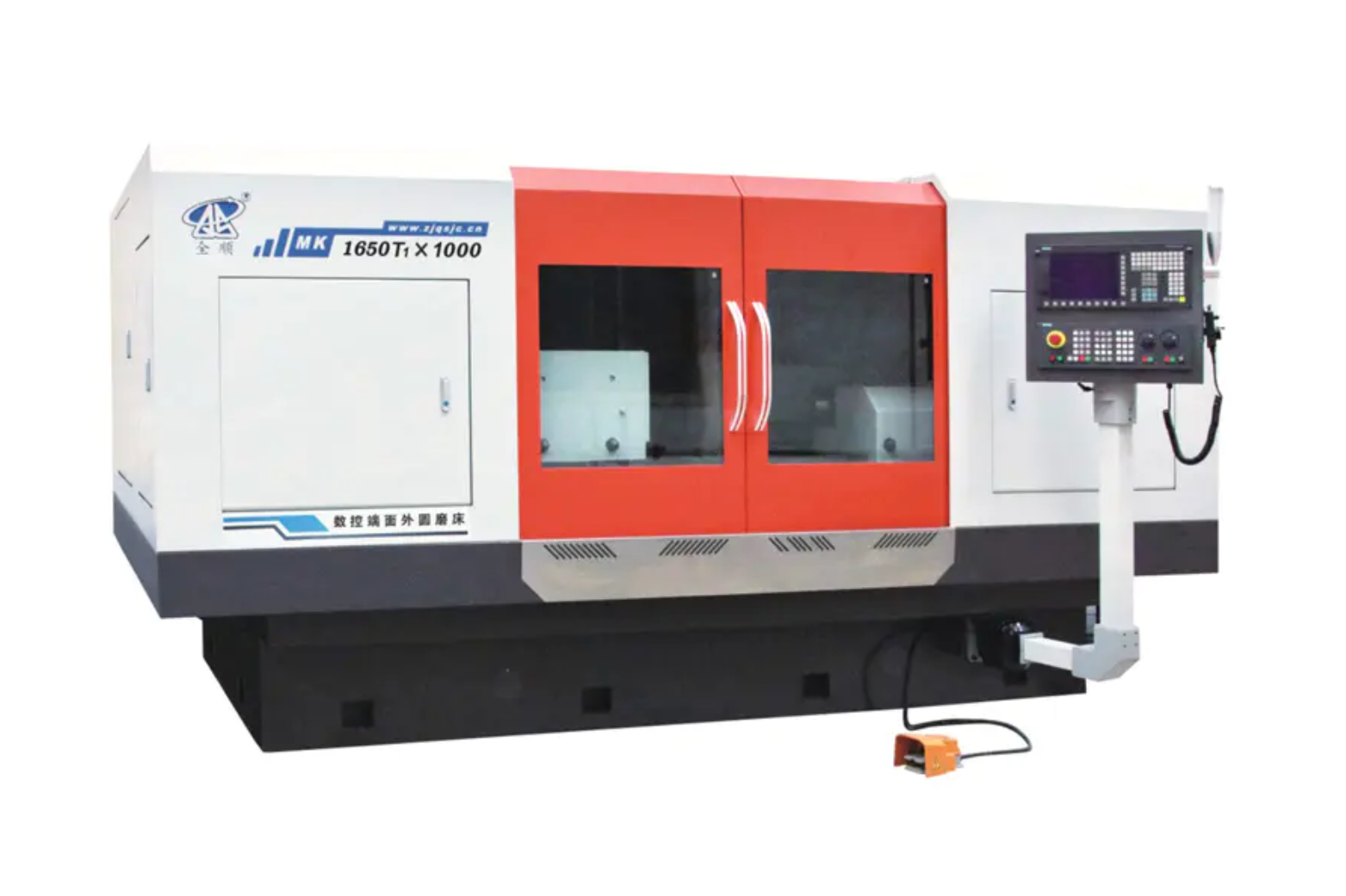

1. CNC stroj za brušenje cilindra

Značajke: Posebno se koristi za brušenje vanjskih cilindričnih površina, stožastih površina i određenih rubnih strana izratka. To je osnovna oprema za preciznu obradu dijelova vratila. Moderno CNC strojevi za cilindrično brušenje obično imaju kontrolu više osi, omogućujući kompozitno brušenje, kao što je dovršavanje precizne strojne obrade vanjskih promjera i čeonih površina u jednoj postavci.

2. CNC stroj za unutarnje brušenje

Značajke: Koristi se za brušenje unutarnjih cilindričnih ili konusnih površina izradaka. Zbog ograničenja prostora kod unutarnjeg brušenja, ovi strojevi obično koriste električna vretena velike brzine. Naširoko se koriste u industrijama kao što su automobilski dijelovi (npr. kućišta ležajeva), hidrauličke komponente i kalupi.

3. CNC stroj za površinsko brušenje

Značajke: Koristi se za brušenje ravnih ili oblikovanih površina izradaka. Na temelju odnosa između osi brusne ploče i smjera kretanja stola, mogu se dalje podijeliti na pravokutne stolove s horizontalnim vretenom, rotacijske stolove s vertikalnim vretenom, itd. Njihova temeljna prednost leži u pružanju iznimno visoke ravnosti i hrapavosti površine.

4. CNC stroj za brušenje alata

Značajke: Posebno dizajniran za brušenje i proizvodnju raznih alata za rezanje (npr. svrdla, glodala, rezača zupčanika, itd.). ove CNC brusilice obično imaju pet ili više osi simultane kontrole za rukovanje složenim geometrijama alata i zahtjevima visoke preciznosti.

5. CNC brusilica bez centra

Značajke: Brušenje ne zahtijeva središnju rupu za pozicioniranje; umjesto toga, kotačići za vođenje i potporna ploča podupiru obradak. Ova metoda je idealna za kontinuirano brušenje velikog volumena vanjskog promjera vitkih šipkastih dijelova, nudeći iznimno visoku proizvodnu učinkovitost.

6. CNC stroj za brušenje

Značajke: Opremljen visoko preciznim sustavom za mjerenje koordinata i pozicioniranje, prvenstveno se koristi za brušenje rupa u kalupima ili preciznim dijelovima s izuzetno visokom preciznošću i završnom obradom površine.

Klasifikacija prema automatizaciji i strukturnim karakteristikama: pomoćne vrste za povećanje učinkovitosti

Uz glavne tipove klasificirane prema gore spomenutoj funkciji, CNC brusilice također se mogu podijeliti na temelju njihove strukture i stupnja automatizacije:

Strojevi za mljevenje spojeva

Kombinacija višestrukih funkcija brušenja, kao što je brušenje vanjskih promjera, unutarnjih rupa i čeonih površina, omogućava dovršetak više procesa u jednoj postavci, uvelike poboljšavajući točnost i učinkovitost strojne obrade.

Strojevi za mljevenje velike brzine/ultra velike brzine

Upotrijebite CBN (kubični bor nitrid) ili dijamantne brusne ploče i izvedite brušenje pri ekstremno velikim linearnim brzinama, značajno poboljšavajući brzinu skidanja materijala i kvalitetu strojne obrade.

CNC brusilice portalnog tipa

Sa jakom strukturnom krutošću, pogodan za brušenje ravnih površina ili vodilica velikih, teških radnih komada.

Razmatranja o odabiru CNC brusilice i budući trendovi

Odabir pravog CNC brusilica zahtijeva sveobuhvatno razmatranje veličine obratka, oblika, zahtjeva za preciznošću, veličine serije i proračuna. Na primjer, ako je potrebna obrada velikog broja vitkih osovina, CNC brusilica bez središta je najbolji izbor; ako su u pitanju složeni sustavi otvora za kalupe, mora se odabrati CNC koordinatna brusilica.

Budući razvojni trendovi CNC strojeva za brušenje usredotočit će se na sljedeće točke:

• Kombinirano i integrirano: Jedan alatni stroj dovršava više procesa, smanjujući pogreške pri rukovanju i stezanju.


• Inteligentizacija: Integracija inteligentnog nadzora, prilagodljive kontrole, dijagnoze grešaka i drugih tehnologija za postizanje proizvodnje bez osoblja ili s minimalnim brojem osoblja.


• Ultra-preciznost: Težnja za preciznošću obrade i kvalitetom površine na nanometarskoj razini.



CNC brusilice su nezamjenjiva precizna oprema u modernoj industriji. Njihovi različiti tipovi mogu zadovoljiti različite zahtjeve visoke preciznosti, od masovne proizvodnje do složene obrade kalupa, i jedna su od ključnih tehnologija koja pokreće nadogradnju vrhunske proizvodnje.
