Izravan odgovor: Cilindrično brušenje pruža iznimnu točnost dimenzija (tolerancije male kao ±0,001 mm), vrhunsku završnu obradu (Ra 0,1-0,4 um), visoke stope skidanja materijala i dosljednu ponovljivost u velikim serijama proizvodnje. To je industrijski standard za završnu obradu osovina, ležajeva, valjaka i preciznih cilindričnih komponenti koje se koriste u zrakoplovnoj, automobilskoj i hidrauličnoj proizvodnji.
Što je cilindrično brušenje?
Cilindrično brušenje je proces strojne obrade koji koristi abrazivni kotačić za uklanjanje materijala s vanjske ili unutarnje površine cilindričnog obratka, proizvodeći vrlo preciznu, glatku završnu obradu. Izradak se okreće oko vlastite osi dok brusna ploča uklanja materijal u kontroliranim koracima. Ovaj se postupak naširoko primjenjuje na komponente kao što su osovine, vretena, šipke, klinovi i rukavci ležajeva.
Moderno CNC stroj za cilindrično brušenje tehnologija ovom procesu dodaje računalno numeričko upravljanje, omogućujući potpuno automatizirane cikluse, koordinaciju s više osi i programabilne strategije brušenja koje dramatično proširuju ono što je nekoć bilo moguće s konvencionalnim ručnim ili hidrauličkim strojevima.
OD brušenje
Brusi vanjsku cilindričnu površinu obratka između centara ili steznih glava.
ID brušenje
Brusi unutarnji provrt ili rupu za zahtjeve pristajanja uz usku toleranciju.
Brušenje bez središta
Nije potrebno učvršćenje; dijelovi su poduprti oštricom za odmor i regulacijskim kotačem.
Konusno brušenje
Proizvodi konusne površine pomicanjem obratka ili zakretanjem glave kotača.
Osnovne prednosti cilindričnog brušenja
Sljedeće prednosti objašnjavaju zašto cilindrično brušenje ostaje preferirana metoda završne obrade za precizne rotirajuće komponente u sektorima teške industrije, zrakoplovstva i preciznog inženjeringa.
01
Iznimna točnost dimenzija
Cilindrično brušenje može postići tolerancije od čak ±0,001 mm (1 mikrona), što je daleko više od onoga što tokarenje ili glodanje može pouzdano pružiti. To ga čini bitnim za komponente kod kojih se moraju precizno kontrolirati pristajanje, razmak i smetnje. (Izvor: Machinery's Handbook, 30. izdanje, Industrial Press)
02
Vrhunska kvaliteta završne obrade
Brušenje proizvodi vrijednosti hrapavosti površine u rasponu od Ra 0,1 do 0,8 um, u usporedbi s Ra 1,6 do 6,3 um tipičnim za završno tokarenje. Ovo smanjuje trenje, trošenje i kvarove uslijed zamora u rotirajućim sklopovima kao što su sjedišta ležajeva i površine rukavca. (Izvor: ASM Handbook, Vol. 16, Strojna obrada)
03
Sposobnost obrade tvrdih materijala
Nakon toplinske obrade, metali postaju pretvrdi za učinkovito struganje ili glodanje. Cilindrično brušenje s lakoćom obrađuje kaljene čelike (do 70 HRC), karbid, keramiku i kaljene alatne čelike, što ga čini jedinom održivom metodom završne obrade za mnoge komponente zrakoplovne klase.
04
Visoka ponovljivost i dosljednost
CNC-kontrolirani strojevi za brušenje ponavljaju isti ciklus s submikronskom konzistencijom na tisućama dijelova. Ovo je ključno u automobilskoj i zrakoplovnoj proizvodnji, gdje se moraju eliminirati varijacije od serije do serije. Vrijednosti Cp/Cpk iznad 1,67 rutinski se mogu postići na CNC cilindričnim brusilicama. (Izvor: Inženjering kvalitete, Marcel Dekker)
05
Svestranost kroz geometriju dijelova
Moderno CNC cylindrical grinders can handle straight cylinders, tapers, stepped shafts, shoulders, and even complex contoured profiles using CNC interpolation. A single machine can accommodate a wide range of part families, reducing capital investment.
06
Minimalna toplinska distorzija
S pravilnom primjenom rashladnog sredstva i kontroliranom dubinom rezanja, cilindrično brušenje stvara manje topline po jedinici uklonjenog materijala u usporedbi s agresivnim glodanjem. Time se čuva metalurški integritet očvrslih komponenti, sprječavajući efekte omekšavanja površine ili ponovnog kaljenja.
07
Visoka stopa skidanja materijala (s CBN/dijamantnim kotačima)
Cilindrično brušenje velike brzine s CBN (kubičnim bor nitridom) ili dijamantnim superabrazivnim kotačima može ukloniti materijal pri brzinama većim od 100 mm3/mm/s, nadmašujući tokarenje uz zadržavanje kvalitete završne obrade na razini brušenja. (Izvor: Grinding Technology, Stephen Malkin, Industrial Press)
08
Automatizacija i proizvodnja bez rasvjete
CNC cilindrične brusilice integriraju se s robotskim utovarivačima, mjerenjem u procesu i prilagodljivim sustavima upravljanja. To omogućuje rad bez ljudske posade, dramatično smanjujući troškove rada po dijelu i omogućavajući kontinuirane proizvodne cikluse 24/7.
Cilindrično brušenje u odnosu na druge metode dorade
Tablica u nastavku uspoređuje cilindrično brušenje s drugim uobičajenim procesima završne obrade na najkritičnijim parametrima proizvodnje. (Izvor: Manufacturing Engineering and Technology, Kalpakjian, Pearson)
| Parametar | Cilindrično brušenje | Završite tokarenje | Brušenje | Lapiranje |
|---|---|---|---|---|
| Tolerancija (mm) | /-0,001 | /-0,01 | /-0,005 | /-0,0005 |
| Površinska obrada (Ra um) | 0,1 - 0,8 | 1,6 - 6,3 | 0,1 - 0,4 | 0,025 - 0,1 |
| Mogućnost tvrdog materijala | Izvrsno (do 70 HRC) | Ograničeno (ispod 45 HRC) | dobro | dobro |
| Stopa uklanjanja materijala | Visoko (s CBN) | Vrlo visoko | Niska | Vrlo nisko |
| Potencijal automatizacije | Vrlo visoko (CNC Robotic) | visoko | srednje | Niska |
| Tipične primjene | Osovine, ležajevi, valjci | General Turning | Provrt motora | Optički, mjerni dijelovi |
Ključne primjene u industriji
Cilindrično brušenje primjenjuje se u zahtjevnim industrijama gdje preciznost dimenzija izravno utječe na sigurnost proizvoda, učinkovitost i vijek trajanja.
Automobilizam
Radilice, bregaste osovine, osovine prijenosa, pogonske osovine i površine kočionog bubnja zahtijevaju brušenje kako bi se zadovoljile tolerancije sklopa.
Aerospace
Turbinske osovine, komponente stajnog trapa i pogonske šipke zahtijevaju ultra niske tolerancije i izvrsnu cjelovitost površine.
Hidraulika
Šipke hidrauličkih cilindara i osovine pumpi zahtijevaju visokokvalitetnu završnu obradu površine i zaobljenost za učinkovito brtvljenje i dug radni vijek.
Alat i matrica
Precizni kalupni klinovi, izbijači i mjerne matrice bruse se do konačne veličine nakon stvrdnjavanja kako bi se održala geometrija i tvrdoća.
Ležajevi
Unutarnji i vanjski prstenovi ležaja brušeni su do mikronskih tolerancija kako bi se osigurala glatka rotacija i minimalne vibracije pod opterećenjem.
Gen. energije/snage
Rubovi rotora generatora, osovine turbina i osovine rotora pumpi oslanjaju se na cilindrično brušenje za preciznost i pouzdanost.
Naša serija CNC strojeva za cilindrično brušenje
Nudimo kompletan asortiman CNC stroj za cilindrično brušenje modeli projektirani za različite proizvodne zahtjeve, veličine obradaka i razine preciznosti. Svaki stroj integrira naprednu CNC kontrolu, robusne strukture od lijevanog željeza i visokoprecizne sustave vretena za postizanje dosljednih performansi brušenja.

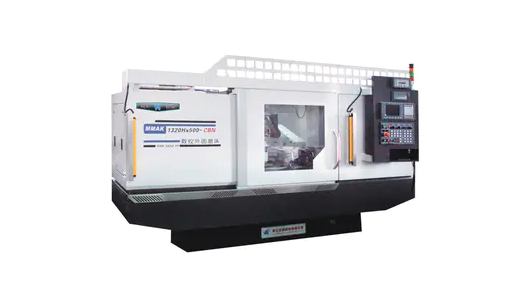

CNC stroj za cilindrično brušenje MK / MAK Series
Standardna serija

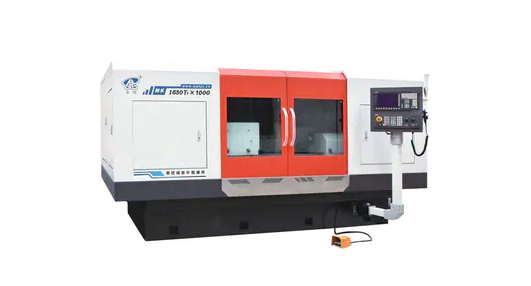

Visoko precizni CNC stroj za brušenje cilindra
Visoka preciznost

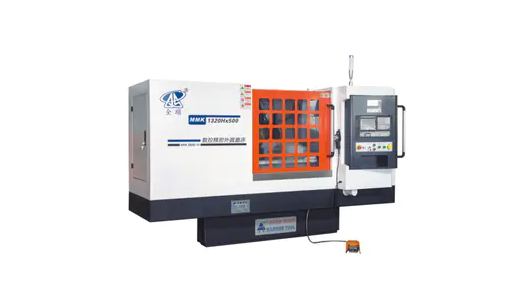

Brzi CNC cilindrični stroj za brušenje
Velika brzina

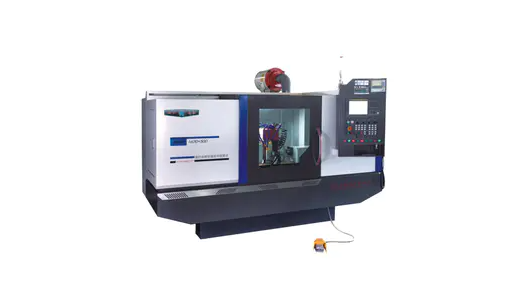

CNC stroj za cilindrično brušenje with Mobile Wheel Holder
Glava mobilnog kotača

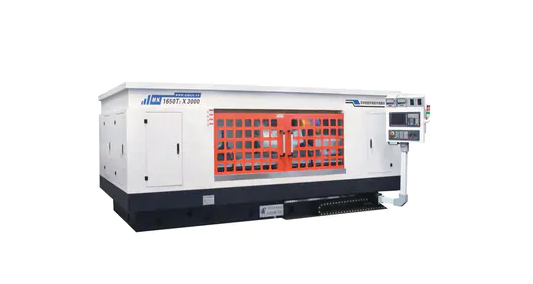

CNC cilindrični stroj za brušenje s dvostrukom glavom
Glava s dva kotača
Tehnički čimbenici koji maksimiziraju prednosti mljevenja
Da biste u potpunosti ostvarili prednosti cilindričnog brušenja, potrebno je pravilno konfigurirati nekoliko parametara procesa:
| Faktor | Preporuka | Učinak na izlaz |
|---|---|---|
| Specifikacija kotača | CBN za kaljeni čelik; Aluminijev oksid za čelik | Određuje MRR, životni vijek kotača i toplinsko opterećenje |
| Brzina kotača | 45 - 120 m/s (mljevenje velikom brzinom) | visokoer speed improves finish; reduces chip thickness |
| Brzina obratka | 15 - 30 m/min (OD brušenje) | Utječe na završnu obradu površine i toplinski unos |
| Dubina rezanja | Grubo: 0,01-0,05 mm; Završna obrada: 0,002-0,005 mm | Kontrolira točnost dimenzija i hrapavost površine |
| Protok rashladne tekućine | visoko-pressure, high-volume flood or through-wheel delivery | Sprječava toplinsko oštećenje; ispire strugotine s kotača |
| Interval oblačenja | Kontinuirano obrađivanje (CD) ili u procesu za kritične dijelove | Održava oštrinu kotača; osigurava dosljednu geometriju rezanja |
| Mjerenje u procesu | Aktivno mjerenje promjera tijekom ciklusa brušenja | Uklanja prekoračenje; automatski kompenzira toplinski rast |
Često postavljana pitanja
Koji se materijali mogu cilindrično brusiti?
Cilindrično brušenje obrađuje gotovo sve metalne materijale uključujući ugljični čelik, legirani čelik, nehrđajući čelik, lijevano željezo, kaljeni alatni čelik, cementni karbid, titan, pa čak i neke keramike. Ključni čimbenik odabira je vrsta brusne ploče koja odgovara materijalu izratka.
Kako CNC cilindrično brušenje poboljšava produktivnost?
CNC kontrola automatizira cijeli ciklus brušenja uključujući grubi prolaz, poluzavršni prolaz, završni prolaz, iskru i uvlačenje. U kombinaciji s robotskim utovarom i mjerenjem u procesu, neproduktivno vrijeme dramatično pada. Studije pokazuju da CNC brušenje skraćuje vrijeme ciklusa za 30-60% u usporedbi s operacijama ručnog brušenja. (Izvor: SME Manufacturing Engineering Journal)
Koja je tipična završna obrada površine koja se može postići cilindričnim brušenjem?
Standardno cilindrično brušenje postiže Ra od 0,4 do 0,8 um. Sa superabrazivnim CBN kotačima, brzim vretenima i optimalnim procesnim uvjetima, moguće je postići Ra vrijednosti od 0,1 um ili niže - što je jednako teškom tokarenju plus superfiniširanju u jednoj operaciji.
Je li cilindrično brušenje prikladno za proizvodnju malih serija?
Da. Moderne CNC cilindrične brusilice podržavaju brzu promjenu s programabilnim dotjerivanjem kotača, pohranjenim programima izrade dijelova i brzim promjenama zahvata. Vrijeme postavljanja smanjeno je na manje od 20 minuta za mnoge dijelove obitelji, čineći proizvodnju malih serija, pa čak i proizvodnju jednog komada, ekonomski isplativom.
Koja je razlika između uranjanja i poprečnog cilindričnog brušenja?
Kod brušenja uranjanjem (in-feed), kotač se radijalno uvlači u izradak za brušenje određene zone - idealno za kratke, stepenaste ili profilirane dijelove. Kod poprečnog brušenja, kotač se pomiče aksijalno duž izratka dok je u kontaktu - prikladno za duge osovine i kontinuirane promjere. Mnogi CNC strojevi kombiniraju obje metode unutar jednog programa izrade dijelova.
Zaključak
Cilindrično brušenje zauzima jedinstveno mjesto u preciznoj proizvodnji: to je jedini proces koji istovremeno pruža točnost dimenzija na mikronskoj razini, izvrsnu završnu obradu površine i mogućnost strojne obrade potpuno očvrslih materijala produktivnim brzinama. Kada se pokreće modernom CNC tehnologijom, postaje fleksibilan, automatiziran i vrlo ponovljiv kamen temeljac svake precizne strojne operacije.
Bilo da dorađujete automobilske radilice u velikim količinama, strojno obrađujete osovine turbina u zrakoplovima do ultra uskih tolerancija ili proizvodite šipke hidrauličkih cilindara za zahtjevne primjene brtvljenja, CNC stroj za cilindrično brušenje pruža kombinaciju sposobnosti procesa, potencijala automatizacije i dugoročne pouzdanosti koju nijedan drugi proces dorade ne može mjeriti.
