Kako procijeniti preciznost i ponovljivost CNC brusilice radilice?

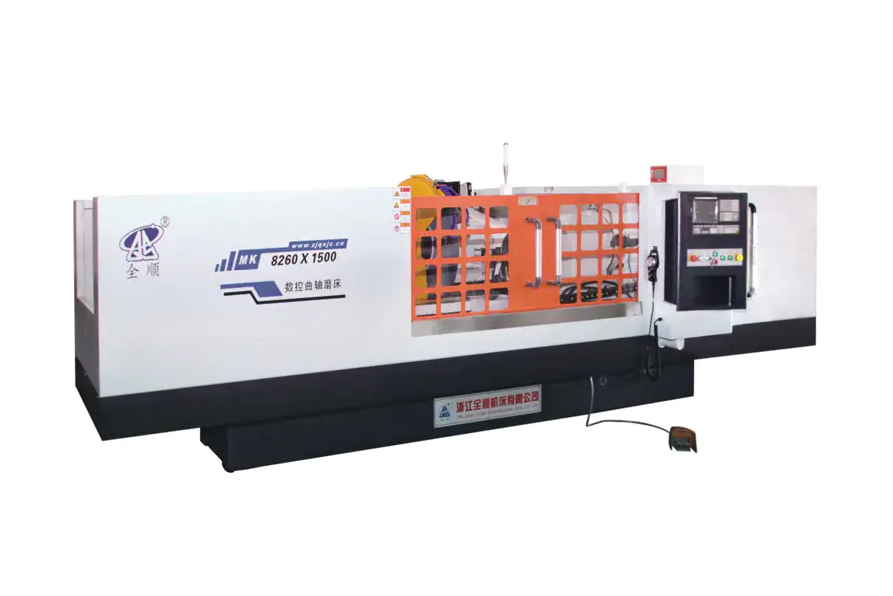

Ocjenjivanje preciznosti i ponovljivosti a CNC brusilica radilice zahtijeva sustavno mjerenje točnost dimenzija, geometrijske tolerancije i dosljednost procesa kroz više ciklusa obrade. Osnovni pristup kombinira sondiranje na stroju, verifikaciju CMM-a (Coordinate Measuring Machine) i analizu statističke kontrole procesa (SPC). Dobro kalibrirana CNC brusilica radilice trebala bi postići okruglost unutar ±0,001 mm , tolerancija promjera unutar ±0,002 mm , i Cpk vrijednost od 1,33 ili više smatrati sposobnim za proizvodnju.

Proces evaluacije nije jednokratna provjera — to je strukturirani protokol koji obuhvaća kvalifikaciju stroja, inspekciju obratka i dugoročnu analizu sposobnosti.

Ključne metrike preciznosti za CNC brušenje radilice

Prije izvođenja bilo kakvog testa, bitno je definirati koji parametri čine "preciznost" za brusilicu radilice. Ove metrike izravno utječu na performanse motora i životni vijek komponenti.

• Tolerancija promjera rukavca: Tipično ±0,002–0,005 mm za koljenasta vratila visokih performansi.
• Okruglost (cirkularnost): Trebao bi biti unutar 0,001–0,003 mm za glavne i klinove.
• Cilindričnost: Mjeri konus i odstupanje cijevi duž duljine rukavca, obično ≤0,002 mm.
• Hrapavost površine (Ra): Ciljani Ra ≤ 0,4 µm za kontaktne površine ležaja.
• Preciznost bacanja dnevnika: Odstupanje središta zatika u odnosu na glavnu os, obično ≤0,005 mm.
• Kutno pozicioniranje klinova: Kritično za tajming motora; kutna pogreška ne smije prelaziti ±0,05°.

Ove metrike čine nacrt mjerenja. Svaki evaluacijski protokol mora se baviti svakim s odgovarajućim instrumentom i metodom.

Kvalifikacija stroja: polazište

Prije početka brušenja obratka, sam stroj mora biti verificiran kroz geometrijska i dinamička kvalifikacijska ispitivanja. Ovi testovi utvrđuju može li mehanička struktura stroja podnijeti navedene tolerancije.

Testovi geometrijske točnosti

Koristite laserski interferometar ili preciznu kuglastu šipku da provjerite:

• Ravnost poprečne osi glave brusne ploče (X-os): cilj ≤ 0,002 mm/300 mm
• Paralelnost između osi vretena kotača i osi radne glave/stražnje osovine: ≤ 0,003 mm/500 mm
• Odstupanje vretena brusne ploče: ≤ 0,001 mm
• Odstupanje vretena radne glave: ≤ 0,002 mm

Procjena toplinske stabilnosti

Toplinski drift je glavni izvor dimenzijske pogreške kod CNC brušenja. Neka stroj radi na radnoj temperaturi najmanje 60–90 minuta prije preciznih mjerenja. Izmjerite toplinski pomak na vretenu za mljevenje pomoću kapacitivnog senzora u intervalima od 15 minuta. Trebao bi biti stabilan stroj manje od 0,003 mm toplinskog pomaka nakon zagrijavanja.

Mjerenje na stroju: Precizna kontrola u stvarnom vremenu

Moderno CNC brusilica radilices integrirati sustave za mjerenje unutar procesa koji kontinuirano mjere promjer obratka tijekom brušenja. Ova aktivna povratna petlja je najizravnija metoda za kontrolu dimenzionalne preciznosti.

Za procjenu učinkovitosti mjerača na stroju:

1. Izbrusite ispitni rukavac na nominalni promjer i zabilježite očitanje mjerača pri nestanku iskre.
2. Uklonite obradak i izmjerite isti rukavac kalibriranim mjeračem zraka ili CMM-om.
3. Izračunajte razliku između očitanja na stroju i mjerenja izvan mreže.
4. Ponovite ovo kroz 10 uzastopnih dijelova kako biste utvrdili pogrešku korelacije mjerača.

Mjerač u procesu koji dobro funkcionira trebao bi biti u korelaciji s rezultatima CMM-a unutar njega ±0,001 mm . Odstupanja iznad ovoga ukazuju na istrošenost mjerača, probleme s montažom ili kontaminaciju rashladne tekućine.

Inspekcija nakon procesa s CMM-om i testerom okruglosti

Mjerenje izvan stroja daje najobjektivnije podatke za procjenu preciznosti. Dva su instrumenta nezamjenjiva:

Koordinatni mjerni stroj (CMM)

Inspekcija CMM-a bilježi promjer, cilindričnost i točnost bacanja. Za procjenu radilice, sonda za skeniranje je poželjnija od sonde na dodir jer prikuplja stotine točaka po rukavcu, pružajući statistički robusne podatke. Mjerite najmanje 3 poprečna presjeka po rukavcu (oba kraja i središte) koristeći najmanje 36 točaka po presjeku .

Ispitivač zaobljenosti/forme

Namjenski uređaj za ispitivanje okruglosti (tip Taylor Hobson ili ekvivalent) pruža daleko veću rezoluciju za kružnost i valovitost površine od CMM-a. Koristi precizno vreteno s kutnom nesigurnošću ispod 0,01 lučne sekunde . Ovaj instrument je bitan za procjenu:

• Pogreška zaobljenosti prema ISO 12181
• Lobing (neparne harmoničke pogreške uzrokovane učvršćivanjem bez središta)
• Valovitost (pogreške srednje prostorne frekvencije povezane s klepetanjem kotača)

Ispitivanje ponovljivosti: Gauge R&R i SPC pristup

Ponovljivost se ne odnosi samo na jedan dobar dio - radi se o tome konzistentan izlaz kroz proizvodnu seriju . Dvije strukturirane metode definiraju ovu sposobnost:

Ponovljivost i obnovljivost mjerača (mjera R&R)

Ova studija odvaja varijacije mjernog sustava od varijacija stvarnih dijelova. Postupak:

• Odaberite 10 rukavaca radilice koji obuhvaćaju očekivani raspon promjera.
• Neka 2-3 operatera svaki izmjeri svih 10 dijelova, svaki 3 puta, nasumičnim redoslijedom.
• Izračunajte %GRR = (varijacija R&R mjerača / ukupna varijacija) × 100.

Kriteriji prihvaćanja: %GRR ≤ 10% izvrstan je; 10–30% je marginalno; iznad 30% zahtijevaju korektivne radnje prije nego što se podacima o proizvodnji povjeri.

Statistička kontrola procesa (SPC) i sposobnost procesa

Samljeti minimalno 25–30 uzastopnih radilica pod kontroliranim uvjetima i zabilježite glavni promjer rukavca za svaki dio. Iscrtajte podatke na X-traku i R kontrolni dijagram, zatim izračunajte:

• Cp (sposobnost procesa): Mjere se šire u odnosu na toleranciju. Ciljani Cp ≥ 1,67.
• Cpk (indeks sposobnosti procesa): Računi za centriranje procesa. Ciljani Cpk ≥ 1,33 za standardnu ​​proizvodnju; ≥ 1,67 za kritičke časopise.
• Standardna devijacija (σ): Treba biti ispod 1/6 bilateralne tolerancije.

Sažetak evaluacije: metrika i pragovi prihvaćanja

Uobičajeni izvori gubitka preciznosti i kako ih identificirati

Kada rezultati evaluacije padnu izvan gornjih pragova, mora se sustavno pronaći uzrok. Najčešći izvori smanjene preciznosti u CNC brusilica radilices uključuju:

• Neuravnoteženost kotača ili pogreške u obradi: Uzrokuje mrlje vidljive u profilima zaobljenosti kao visokofrekventni lobing. Rješenje: ponovno uravnotežite kotač i presvucite finijim olovom.
• Istrošenost ležaja radne glave ili zadnjeg kraka: Prikazuje se kao povećano odstupanje na rotirajućem izratku. Može se otkriti pomoću preciznog brojčanika na vrhu vretena.
• Toplinski rast tijekom dugih proizvodnih ciklusa: Identificirano trendovima CMM podataka tijekom vremena — ako se promjer postupno pomiče u jednom smjeru, potrebna je toplinska kompenzacija ili ciklus zagrijavanja.
• Nedosljednost učvršćenja ili stezanja: Rezultira varijacijom od dijela do dijela u točnosti bacanja. Provjerite dosljednu silu stezanja pomoću moment ključa i ponovite mjerenje.
• Greška interpolacije CNC kontrolera: Manifestira se kao pogreške kutnog položaja u rukavcima igle. Provjerite provjerom rezolucije kodera C-osi i postavki kompenzacije zazora.

Uspostava periodičnog rasporeda ponovne evaluacije

Jednokratna kvalifikacija nije dovoljna za dugoročno osiguranje proizvodnje. Evaluacija preciznosti trebala bi slijediti višeslojni raspored:

• Svaka proizvodna smjena: Provjerite korelaciju mjerača u procesu pomoću referentnog glavnog prstenastog mjerača. Provjerite prvi i zadnji dio ciklusa pomoću CMM-a.
• Tjedno: Pokrenite SPC uzorak od 10 dijelova i ponovno izračunajte Cpk. Provjerite stanje kotača i istrošenost alata za izravnavanje.
• Mjesečno: Provedite reviziju potpune geometrijske točnosti pomoću laserskog interferometra i testiranja kuglastom šipkom.
• Godišnje ili nakon većeg održavanja: Potpuna ponovna kvalifikacija stroja uključujući toplinsku stabilnost, odstupanje vretena i ispitivanje mjerača R&R.

Analiza trendova iz ovih periodičnih provjera omogućuje proaktivno održavanje prije nego što preciznost padne ispod specifikacije - značajno smanjujući stope otpada i neplanirane zastoje.
