CNC stroj za valjanje cilindričnih površina s dvostrukom brusnom glavom

CNC stroj za valjanje cilindričnih površina s dvostrukom brusnom glavom

  • CNC stroj za valjanje cilindričnih površina s dvostrukom brusnom glavom
Osnovni podaci Tehnički podaci
Nabavite citat
Osnovni podaci

Pregled proizvoda

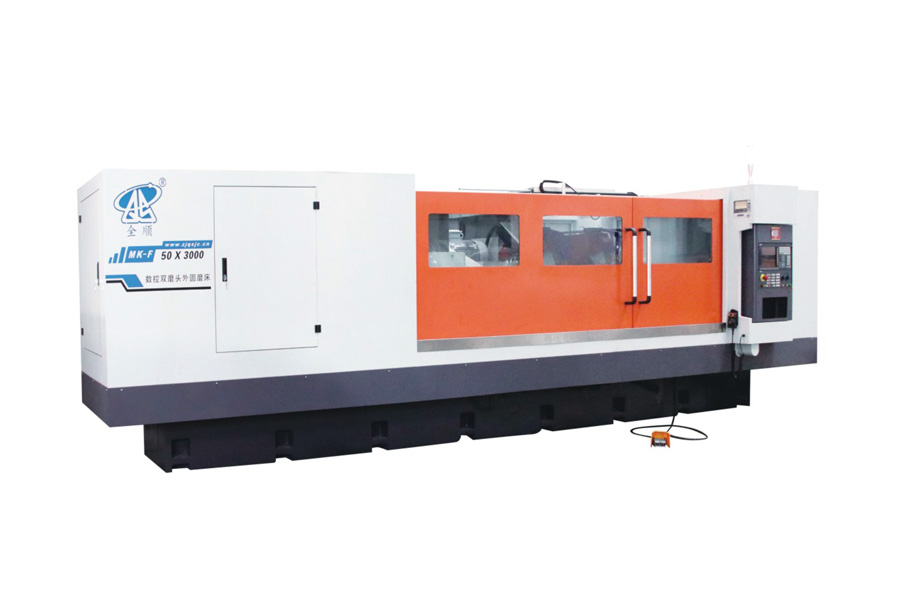

CNC stroj za cilindrično brušenje s dvostrukom brusnom glavom (Model MK-F50) tvrtke Zhejiang Quanshun Machine Tool Co., Ltd. dizajniran je za visokokapacitetno i precizno brušenje dugih osovina. Opremljen s dvije neovisne brusne kola na jednoj nosačici kola, ovaj stroj omogućuje obradu različitih promjera, konusa ili faza brušenja bez premještanja radnog komada, čime se smanjuje neproduktivno vrijeme pri obradi složenih višestupanjskih osovina. Dostupan u četiri konfiguracije udaljenosti centara (1000 mm / 1500 mm / 2000 mm / 3000 mm duljine brušenja), prilagođen je radnim komadima promjera do Φ500 mm i težini do 1000 kg — što ga čini idealnim za tešku proizvodnju osovina, valjaka i vratila gdje su potrebni i velika proizvodnja i preciznost na razini mikrona.

Ključne prednosti za industrijske kupce

Konfiguracija s dva brusna kola — Dva kola (A: Φ750x100x305, B: Φ750x75x305) montirana su na istu nosačicu kola, omogućujući izvršavanje različitih operacija brušenja u jednoj postavi bez zamjene kola — čime se smanjuje ciklusno vrijeme pri obradi osovina različitih promjera.

Kapacitet za duge osovine — Dostupan u četiri konfiguracije duljine brušenja (1000/1500/2000/3000 mm) s udaljenostima centara do 3100 mm, pokrivajući sve od kratkih vratila do dugih valjaka unutar jedne serije strojeva.

Visoka nosivost za teške radne komade — Podržava radne komade promjera do Φ500 mm i težine do 1000 kg, s promjerom rotacije od 540 mm, što ga čini pogodnim za velike industrijske osovine i valjke.

Visokoprecizna servo-kontrola — Radna stolica postiže rezoluciju pogona od 0,001 mm, dok mehanizam poprečnog podizanja dostiže rezoluciju od 0,0001 mm uz moment motora AC servo od 22 Nm, osiguravajući stabilnu i ponovljivu poziciju na razini mikrona.

Snažna i stabilna nosačica kola — Vretenasti motor snage 15 kW pokreće kolo brzinom do 45 m/s, s maksimalnim pomakom od 400 mm, osiguravajući dosljedno uklanjanje materijala čak i na kaljenim radnim komadima velikog promjera.

Prilagodljiva radna stolica za konuse — Radna stolica podržava podešavanje konusa, omogućujući precizno brušenje konusa i ravne osovine na istoj platformi.

Dokazana preciznost brušenja — Pruža okruglost ≤0,003 mm, cilindričnost ≤0,008/1000 mm i hrapavost površine ≤Ra 0,32 μm, ispunjavajući zahtjevne tolerancije gotovih dijelova odmah nakon obrađivanja na stroju.

Primjena

Ovaj stroj široko se primjenjuje u industrijama koje zahtijevaju precizno brušenje velikih, dugih ili cilindričnih dijelova različitih promjera, uključujući:

Velika vratila i osovine za alatne strojeve Valjci za tiskarske i papirne tvornice
Metalurški i čelični valjci Teške osovine hidrauličnih cilindara
Osovine za vjetroelektrane i tešku opremu

Zašto odabrati Zhejiang Quanshun Machine Tool

Tvrtka Zhejiang Quanshun Machine Tool Co., Ltd. specijalizirana je za CNC opremu za cilindrično brušenje dizajniranu za teške industrijske primjene. Serija dvostruke brusne glave MK-F50 kombinira krutu ležišnu konstrukciju, nosačicu s dva brusna kola i servo-osi visoke rezolucije kako bi proizvođačima pomogla smanjiti prebacivanja postava i poboljšati dosljednost brušenja na velikim osovinama različitih promjera. Nudimo mogućnost prilagodbe udaljenosti centara, veličine kola i snage motora kako bi odgovarali specifičnim zahtjevima radnih komada, uz tehničko savjetovanje, podršku pri instalaciji i poprodajne usluge.

Često postavljana pitanja

Što znači „dvostruka brusna glava“ na ovom stroju?

Nosačica kola nosi dva brusna kola (A: Φ750x100x305, B: Φ750x75x305), omogućujući izvršavanje različitih operacija brušenja — kao što su različiti promjeri ili faze brušenja — u istoj postavi bez zamjene kola.

Koja je maksimalna veličina i težina radnog komada?

Stroj obrađuje radne komade promjera od Φ30 mm do Φ500 mm, s promjerom rotacije od Φ540 mm i maksimalnom težinom radnog komada od 1000 kg.

Koje duljine brušenja su dostupne?

Serija MK-F50 dostupna je u četiri konfiguracije s maksimalnim duljinama brušenja od 1000 mm, 1500 mm, 2000 mm i 3000 mm kako bi odgovarale različitim duljinama osovina.

Koju preciznost ovaj stroj može postići?

Stroj postiže okruglost ≤0,003 mm, cilindričnost ≤0,008/1000 mm i hrapavost površine ≤Ra 0,32 μm, s rezolucijom poprečnog podizanja do 0,0001 mm.

Može li stroj obraditi radne komade s konusima?

Da. Radna stolica ima prilagodljivi tip konusa, omogućujući precizno brušenje konusa uz istoobrazno cilindrično brušenje.

Mogu li se specifikacije prilagoditi?

Da. Tvrtka Zhejiang Quanshun Machine Tool nudi prilagodbu udaljenosti centara, veličine kola, snage vretenastog motora i drugih parametara prema specifičnim zahtjevima radnih komada i proizvodnje.

Tehnički podaci:
  • MK-F50
